在重型载荷与高精度定位并存的工业场景中，直线导轨的刚性与动态性能往往决定了设备的核心竞争力。传统的导轨系统在面对大载荷、长行程及复杂力学环境时，常面临刚性不足、精度衰减快等挑战。本文将深入解析KUVE系列O型排列四列直线滚珠轴承及导轨组件，探讨其如何通过创新的O型滚道设计与模块化结构，成为重载自动化领域的理想解决方案。

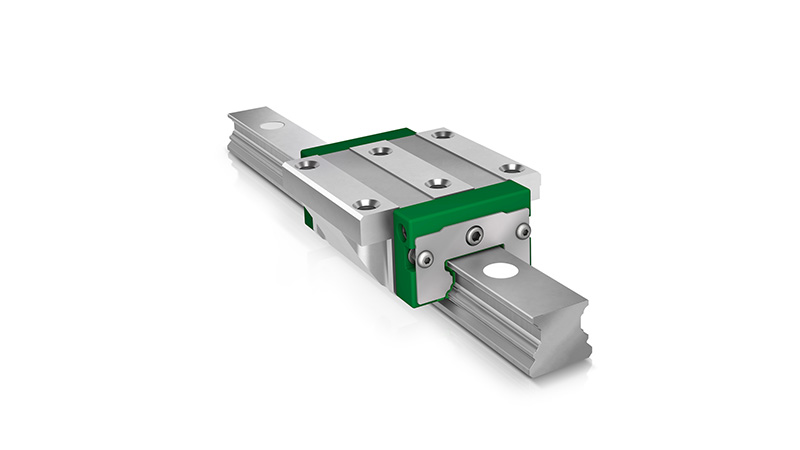

KUVE四列直线导轨：O型排列设计如何实现高刚性与长行程突破

核心技术解析：O型排列与全滚珠设计的力学优势

KUVE系列的核心竞争力在于其特别的O型排列四列滚珠设计。与传统的双列或单列结构不同，这种设计让滚珠在滑块内呈闭环O型分布，能够同时承受来自上下左右四个方向的复合载荷。

• 高承载与高刚性：四列滚珠的接触点更多，显著提升了导轨的抗颠覆力矩能力，即使在重载荷下也能保持很高的系统刚性。
• 全滚珠结构：相比滚柱导轨，全滚珠设计在保证高承载的同时，实现了更低的摩擦系数和更平稳的滚动体验。
• 预加载技术：系统出厂前已进行预加载处理，有效消除了间隙，确保在动态运行中的高定位精度和重复定位精度。

性能参数与动态表现：从高速到重载的全方面覆盖

KUVE系列专为严苛工况设计，其动态性能表现优异，能够满足现代化生产线对效率与精度的双重需求：

动态指标：

• 加速度：可达 150 m/s²，满足高频往复运动的需求。
• 运行速度：高达 360 m/min，大幅提升设备节拍。
• 行程长度：支持长行程及无限制行程应用，适用于大型设备。

此外，该系列提供尺寸15至55的标准型及宽型版本（15-35），并具备多种精度等级供选择，用户可根据实际负载和精度要求灵活配置。

模块化结构与互换性：降低维护与升级成本

KUVE系列采用模块化设计理念，不仅简化了安装与维护，还更大地提高了系统的通用性。

1. 几何互换性

该系列可与市场上主流的滚珠循环导轨系统实现几何互换。这意味着在设备升级或维护时，无需重新加工安装基准，即可直接替换滑块或导轨，大大降低了停机时间和改造成本。

2. 丰富的滑块设计与配件

提供多达16种不同设计的滑车（滑块），材质采用硬化滚珠轴承钢，并可选配防腐涂层。配合黄铜或塑料封堵件、不锈钢盖条以及多种制动与夹紧元件，能够适应粉尘、潮湿、腐蚀等复杂工业环境。

3. 润滑与维护

标准供货包含润滑适配器及预填充润滑脂的滚珠传输单元。导轨表面经过硬化处理，滚道精细研磨，确保润滑剂分布均匀且消耗低。支持油润滑和脂润滑两种方式，维护便捷。

典型应用场景

凭借高刚性与高精度的特性，KUVE系列广泛应用于以下领域：

• 重型机床：如龙门加工中心、重型磨床的工作台导向。
• 自动化产线：重载搬运机器人、大型冲压设备的直线运动。
• 精密测量：三坐标测量机、高精度光学平台的支撑导向。
• 半导体与医疗：对洁净度和精度有严格要求的长行程设备。

选型指南与定制服务

在选型时，除了考虑尺寸（15-55）和承载能力，还需关注：

• 安装方向：导轨可从上方或下方安装，适应不同空间布局。
• 环境防护：根据环境选择标准密封或防腐涂层版本。
• 精度等级：根据定位精度需求选择合适的精度等级。

如果您需要针对特殊工况的解决方案，我们提供定制化服务，包括特殊的滑块设计、加长导轨、特殊润滑方案等，以满足您的个性化需求。
