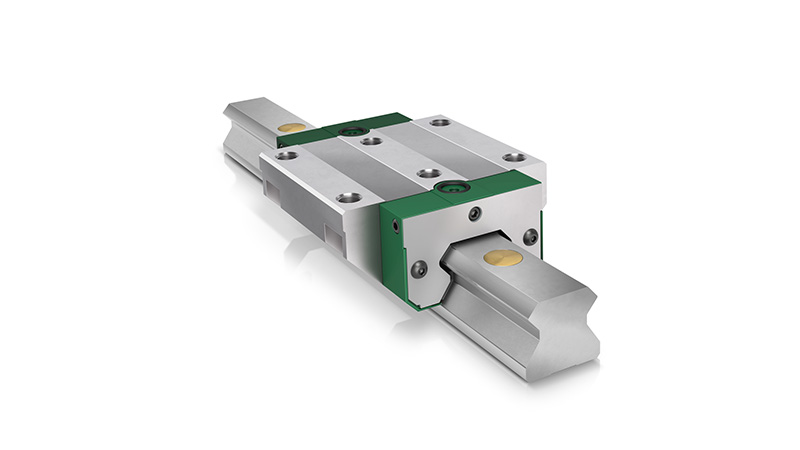

RUE系列四排滚子直线导轨：INA重载高刚性导轨解决方案

RUE系列是德国舍弗勒（INA/FAG）旗下专为重载工况设计的直线循环滚子轴承系统。该系统由高精度导轨、滑块及循环滚子组成，通过滚子的循环滚动实现高精度直线运动。凭借其可靠的承载能力和刚性表现，RUE系列成为大型数控机床、龙门加工中心及重型冲压设备的核心传动部件，确保设备在高负载下仍保持更高的运动平稳性。

核心结构设计：四排X型与全滚柱技术

1. 四排滚子设计（Four-row arrangement）

滑块内部集成四列滚子滚道，相比传统的两排或三排设计，大幅增加了滚动体的接触数量。这种结构设计使得导轨系统的额定载荷显著增强，能够有效应对垂直方向和水平方向的复合负载，特别适合需要*高刚性的重型设备。

2. X型交叉布置（X-arrangement）

四列滚子在滑块内呈“X”形交叉布局。这种几何排列的优势在于能够均衡承受来自各个方向的力以及绕各轴的力矩（除运动方向外）。X型结构有效提升了导轨的抗倾覆能力，使受力分布更加均匀，从而在高速往复运动中保持**的导向精度。

3. 全滚柱满装设计（Full Complement）

采用无保持架的满装滚子设计，滚子数量达到**化。这意味着在同等体积下，参与承重的滚动体更多，单位面积受力大幅降低。该设计不仅提升了静态和动态承载能力，还显著增强了系统的刚性，使其在冲击载荷下表现稳定。

技术参数与性能指标

RUE系列提供多种尺寸规格，覆盖从20到65的滑块尺寸，具备以下性能特点：

预载等级： 可选多种预压等级以匹配不同精度需求
材质： 导轨与滑块采用高碳铬轴承钢（淬硬钢），滚道精磨
润滑： 配备润滑连接孔及密封件，适合长行程免维护运行
适用速度： 支持高达 10 m/s 的快速进给
工作温度： -20°C 至 +120°C（短期）

典型应用场景

基于其重载与高刚性特性，RUE系列广泛应用于：
• 大型机床： 龙门加工中心、立式磨床、重型车床
• 冲压与成型： 机械压力机、金属板材加工线
• 自动化设备： 重型搬运机器人、自动化装配线滑轨
• 测量与检测： 大型三坐标测量机的高精度基准导轨

选型与安装建议

1. 滑块选择： 根据负载大小选择单滑块或多滑块组合，建议负载不超过额定动载荷的50%以延长寿命。
2. 导轨安装： 支持螺栓固定或焊接，安装面需精磨平整以保证几何精度。
3. 防护措施： 在粉尘较多环境建议加装伸缩防护罩（Cover strip），防止滚道损伤。

常见问题： RUE系列导轨是否需要经常加油？
解答： RUE系列出厂时已预填润滑脂，并配有密封件。在正常工况下，可实现长行程“免维护”运行。仅在高速或高温环境下，建议通过滑块上的油孔定期补充润滑脂。
