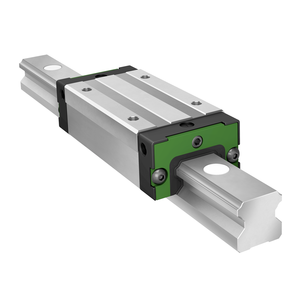

KLLT15-AS
    • 1/1
上一个
下一个

KLLT15-AS

微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
产品类型 导轨滑块
经销品牌 德国舍弗勒INA
销售企业 天津昶晟隆机械配套设备商贸有限公司
公司手机 138-2182-3302
公司电话 022-27695336
公司地址 天津市南开区密云路与黄河道交口西南
是否现货 有现货
物流配送 国内物流发货
公司官网 http://www.ina-star.com/
138-2182-3302
采购清单
产品详情

KLLT15-AS导轨滑块产品尺寸和性能数据

参数代号
参数说明
参数值
主要尺寸和性能数据
lmax
单件导轨**长度
3,900 毫米
H
高度系统
24 毫米
B
滑架宽度
47 毫米
L
滑架总长度
62 毫米
LS
螺钉头长度
0.5 毫米
C
动载额定值
8,400 牛顿
C0
基本静载能力
16,200 N
M0x
X轴静态力矩额定值
140 Nm
M0y
Y轴静态力矩额定值
99 Nm
M0z
Z轴静态力矩额定值
99 Nm
M0x
X轴动态力矩额定值
65 牛米
M0y
Y轴的动态力矩额定值
85 牛米
M0z
Z轴的动态力矩额定值
85 牛米
-
导轨每米质量
1.4 千克/米
≈m
重量
0.21 kg
安装尺寸
b
轨宽
15 毫米
h
高度
14 毫米
A1
从滑架定位边到导轨定位边的距离
16 毫米
A2
从定位边到孔的距离
4.5 毫米
H1
自由空间，系统尺寸
4.6 毫米
L1
载体长度
40 毫米
JL
孔间距
30 毫米
T5
Thread depth
8 mm
A3
位置润滑接头
4.3 毫米
G2
螺纹，DIN ISO 4762-12.9
M5
G2 MA
**紧固扭矩
9.7 Nm
G1 MA
紧固扭矩
10 Nm
h1
长度
8.5 mm
jL
增量
60 毫米
JB
孔间距
38 毫米
aL min
距离
10 毫米
aL max
距离
50 毫米
aR min
距离
10 毫米
aR max
距离
50 毫米
K1
螺纹
M4
K1 MA
紧固扭矩
4.95 Nm
附加信息
VMKB_065
材料名称
KLLT
