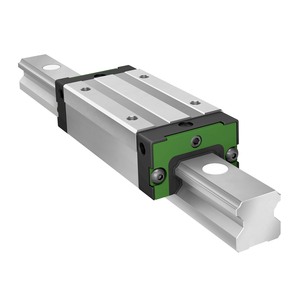

KLLT30-H

微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
产品类型 导轨滑块
经销品牌 德国舍弗勒INA
销售企业 天津昶晟隆机械配套设备商贸有限公司
公司手机 138-2182-3302
公司电话 022-27695336
公司地址 天津市南开区密云路与黄河道交口西南
是否现货 有现货
物流配送 国内物流发货
公司官网 http://www.ina-star.com/
138-2182-3302
采购清单
产品详情
舍弗勒KLLT30-H球单轨引导系统技术参数
一、产品基础信息
参数代码
参数值
参数说明
Size code
30
尺寸代码
Carriage design
H
滑块设计（高型设计）
二、主要尺寸和性能数据
参数代码
参数值
参数说明
l max
3840 mm
单根导轨**长度
H
45 mm
系统高度
B
60 mm
滑块宽度
L
100.4 mm
滑块总长度
L S
0.05 mm
螺钉头长度
C
27500 N
动额定载荷
C 0
49500 N
基本静额定载荷
M 0x（静）
790 Nm
绕X轴静额定力矩
M 0y（静）
540 Nm
绕Y轴静额定力矩
M 0z（静）
540 Nm
绕Z轴静额定力矩
M 0x（动）
406 Nm
绕X轴动额定力矩
M 0y（动）
493 Nm
绕Y轴动额定力矩
M 0z（动）
493 Nm
绕Z轴动额定力矩
Guideway mass
4.8 kg/m
导轨每米质量
≈m
0.91 kg
滑块重量
三、安装尺寸
参数代码
参数值
参数说明
b
28 mm
导轨宽度
h
26 mm
安装高度
A 1
16 mm
滑块定位边至导轨定位边距离
A 2
10 mm
定位边至安装孔距离
H 1
9 mm
间隙（系统尺寸）
L 1
67.4 mm
承载件长度
J L
40 mm
孔间距
T 5
11 mm
螺纹深度
A 3
10.95 mm
润滑接头位置
G 2
M8（DIN ISO 4762-12.9）
螺纹规格
G2 M A
40 Nm
最 大拧紧扭矩
G1 M A
41 Nm
拧紧扭矩
h 1
13.8 mm
长度尺寸
j L
80 mm
增量尺寸
J B
40 mm
孔间距
a L min
12 mm
最 小距离
a L max
70 mm
**距离
a R min
12 mm
最 小距离
a R max
70 mm
最 大距离
K 1
M8
螺纹规格
K1 M A
40 Nm
拧紧扭矩
四、附加信息
参数类型
参数值
说明
产品编号
VMKB_065
产品附加编号
系列代号
KLLT
球单轨引导系统系列
